JDK 工具使用以及 CPU 100%排查过程、OOM排查

发表于 | 分类于 |

常用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
# 解决 docker 容器不能使用 jmap
docker run --name bff01 --cap-add=SYS_PTRACE ...

# 我的测试站 jvm 参数
   堆min  堆max  new     栈        元空间初始化          元空间最大                   OOM dump文件                   dump文件地址
" -Xms4g -Xmx4g -Xmn2g -Xss1m -XX:MetaspaceSize=512m -XX:MaxMetaspaceSize=512m -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=./ "

# docker 直接打印 GC情况
docker exec -it bff01 jstat -gcutil 1 1000

# docker 直接打印 jmap情况
docker exec -it bff01 jmap -heap 1

# 显示所有 class的实例，数量，内存大小
jmap -histo 1 | head -n 20

# 查看有哪些线程在跑（线程名称自己定义）
jstack 1 | grep TaskThread- | awk '{print $1}' | sort -nt "-" -k 2 | cat -n

# 查看 java pid
jps

# 显示 jar
jps -l

# 显示参数
jps -v

# 输出jvm参数配置信息
jinfo -flags 7

jps

虚拟机进程状况工具

1
2
3
4
5
6
7
8
9
10
jps # 查看 pid
7 jar
15580 Jps

jps -l # 显示 jar
7 /app.jar

jps -v # 显示参数
7 jar -Dserver.port=9080 -Dspring.profiles.active=production -Xms8g -Xmx8g -Xmn4g -Xss1m -XX:MetaspaceSize=512m -XX:MaxMetaspaceSize=512m -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=./
15613 Jps -Dapplication.home=/opt/java/openjdk -Xms8m

jinfo

Java配置信息工具

1
2
3
4
5
6
7
jinfo -flags 7 # 输出配置信息
Attaching to process ID 7, please wait...
Debugger attached successfully.
Server compiler detected.
JVM version is 25.292-b10
Non-default VM flags: -XX:CICompilerCount=3 -XX:CompressedClassSpaceSize=528482304 -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=null -XX:InitialHeapSize=8589934592 -XX:MaxHeapSize=8589934592 -XX:MaxMetaspaceSize=536870912 -XX:MaxNewSize=4294967296 -XX:MetaspaceSize=536870912 -XX:MinHeapDeltaBytes=524288 -XX:NewSize=4294967296 -XX:OldSize=4294967296 -XX:ThreadStackSize=1024 -XX:+UseCompressedClassPointers -XX:+UseCompressedOops -XX:+UseParallelGC
Command line:  -Dserver.port=9080 -Dspring.profiles.active=production -Xms8g -Xmx8g -Xmn4g -Xss1m -XX:MetaspaceSize=512m -XX:MaxMetaspaceSize=512m -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=./

JVM 参数

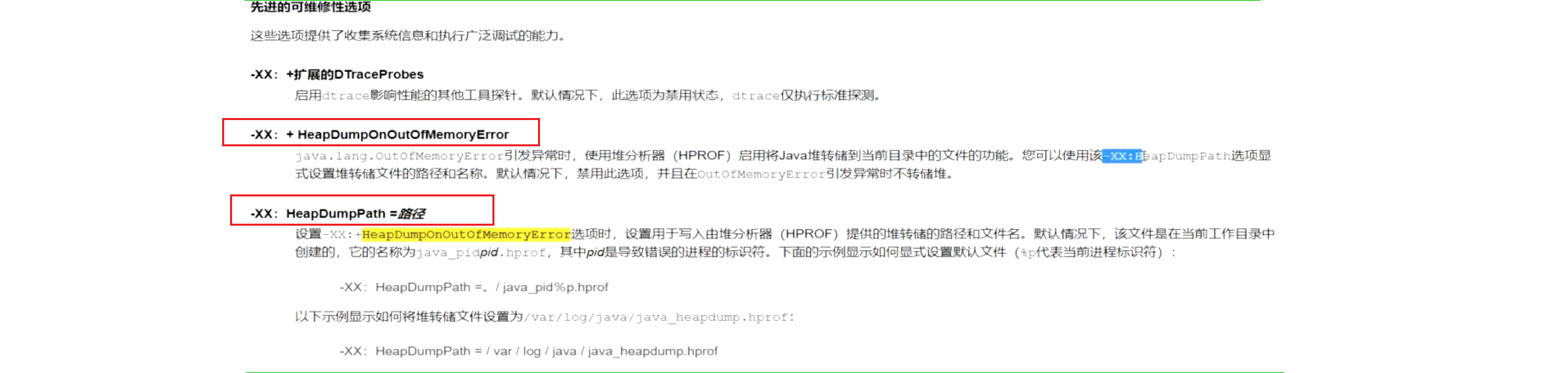

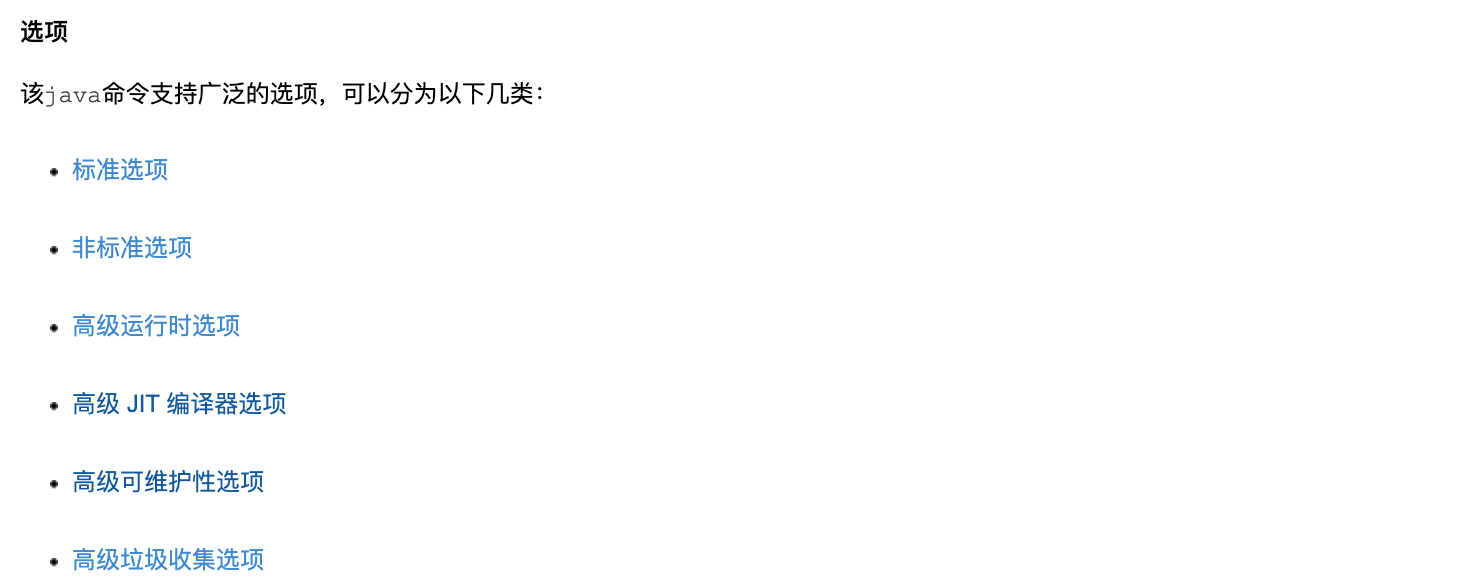

Java平台，标准版工具参考 - Java8官方文档

在这里插入图片描述

1
2
3
4
5
-Dxxx 标注参数

-XX 非标准参数
   -XX:+PrintFlagsFinal 设置参数
   -XX:-PrintFlagsFinal 取消参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
java -version # 查看java版本
openjdk version "1.8.0_292"
OpenJDK Runtime Environment (AdoptOpenJDK)(build 1.8.0_292-b10)
OpenJDK 64-Bit Server VM (AdoptOpenJDK)(build 25.292-b10, mixed mode)


java -XX:+PrintFlagsFinal -version # 打印参数信息
[Global flags]
     intx ActiveProcessorCount                      = -1                                  {product}
     ...省略
     bool AggressiveOpts                            = false                               {product}
     intx AliasLevel                                = 3                                   {C2 product}
     bool AlignVector                               = false                               {C2 product}
     intx AllocateInstancePrefetchLines             = 1                                   {product}
     intx AllocatePrefetchDistance                  = 192                                 {product}
     intx AllocatePrefetchInstr                     = 3                                   {product}
		...省略
   double CMSSmallCoalSurplusPercent                = 1.050000                            {product}
   double CMSSmallSplitSurplusPercent               = 1.100000                            {product}
     bool CMSSplitIndexedFreeListBlocks             = true                                {product}
     intx CMSTriggerInterval                        = -1                                  {manageable}
    uintx CMSTriggerRatio                           = 80                                  {product}
     intx CMSWaitDuration                           = 2000                                {manageable}
    uintx CMSWorkQueueDrainThreshold                = 10                                  {product}
		...省略
     bool UseXmmLoadAndClearUpper                   = true                                {ARCH product}
     bool UseXmmRegToRegMoveAll                     = true                                {ARCH product}
     bool VMThreadHintNoPreempt                     = false                               {product}
     intx VMThreadPriority                          = -1                                  {product}
     intx VMThreadStackSize                         = 1024                                {pd product}
     intx ValueMapInitialSize                       = 11                                  {C1 product}
     intx ValueMapMaxLoopSize                       = 8                                   {C1 product}
     intx ValueSearchLimit                          = 1000                                {C2 product}
     bool VerifyMergedCPBytecodes                   = true                                {product}
     bool VerifySharedSpaces                        = false                               {product}
     intx WorkAroundNPTLTimedWaitHang               = 1                                   {product}
    uintx YoungGenerationSizeIncrement              = 20                                  {product}
    uintx YoungGenerationSizeSupplement             = 80                                  {product}
    uintx YoungGenerationSizeSupplementDecay        = 8                                   {product}
    uintx YoungPLABSize                             = 4096                                {product}
     bool ZeroTLAB                                  = false                               {product}
     intx hashCode                                  = 5                                   {product}
openjdk version "1.8.0_292"
OpenJDK Runtime Environment (AdoptOpenJDK)(build 1.8.0_292-b10)
OpenJDK 64-Bit Server VM (AdoptOpenJDK)(build 25.292-b10, mixed mode)

jstat

虚拟机统计信息监视工具

  • jstat -class 7

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    Loaded  Bytes  Unloaded  Bytes     Time
     17778 33005.8      114   150.1    5503.66



    Loaded   加载多少类
    Bytes    占用字节数
    Unloaded 不加载的类
    Bytes    占用字节数
    Time     加载耗时

    在这里插入图片描述

  • jstat -gcutil 7 1000一秒打印1次 gc日志。也可以加上次数，例如打印3次jstat -gcutil 7 1000 3

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
      S0     S1     E      O      M     CCS    YGC     YGCT    FGC    FGCT     GCT
     21.80   0.00  33.85  37.65  95.24  92.86   3325  949.517     4    5.613  955.130
     21.80   0.00  34.03  37.65  95.24  92.86   3325  949.517     4    5.613  955.130
     21.80   0.00  34.23  37.65  95.24  92.86   3325  949.517     4    5.613  955.130
     21.80   0.00  34.25  37.65  95.24  92.86   3325  949.517     4    5.613  955.130

    S0：幸存1区当前使用比例
    S1：幸存2区当前使用比例
    E：伊甸园区使用比例
    O：老年代使用比例
    M：元数据区使用比例
    CCS：压缩使用比例
    YGC：年轻代垃圾回收次数
    YGCT：年轻代垃圾回收消耗时间
    FGC：老年代垃圾回收次数
    FGCT：老年代垃圾回收消耗时间
    GCT：垃圾回收消耗总时间

jmap

Java内存映射工具

生成堆储存快照，dump文件

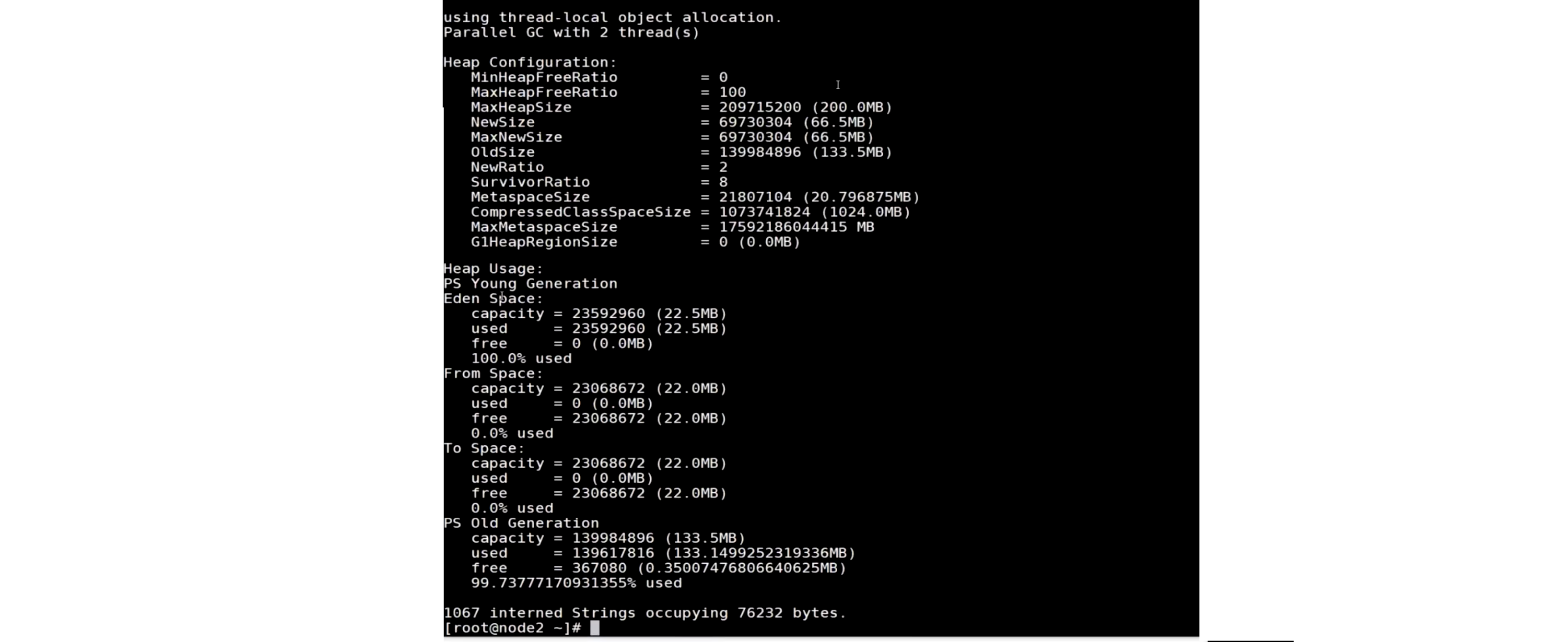

  • jmap -heap 7显示堆，及使用情况（具体含义，参考下面案例）
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    Attaching to process ID 7, please wait...
    Debugger attached successfully.
    Server compiler detected.
    JVM version is 25.292-b10

    using thread-local object allocation.
    Parallel GC with 4 thread(s)

    Heap Configuration:
       MinHeapFreeRatio         = 0
       MaxHeapFreeRatio         = 100
       MaxHeapSize              = 8589934592 (8192.0MB)
       NewSize                  = 4294967296 (4096.0MB)
       MaxNewSize               = 4294967296 (4096.0MB)
       OldSize                  = 4294967296 (4096.0MB)
       NewRatio                 = 2
       SurvivorRatio            = 8
       MetaspaceSize            = 536870912 (512.0MB)
       CompressedClassSpaceSize = 528482304 (504.0MB)
       MaxMetaspaceSize         = 536870912 (512.0MB)
       G1HeapRegionSize         = 0 (0.0MB)

    Heap Usage:
    PS Young Generation
    Eden Space:
       capacity = 3699376128 (3528.0MB)
       used     = 162589232 (155.0571746826172MB)
       free     = 3536786896 (3372.942825317383MB)
       4.395044633861032% used
    From Space:
       capacity = 304611328 (290.5MB)
       used     = 57984432 (55.29826354980469MB)
       free     = 246626896 (235.2017364501953MB)
       19.03554683297924% used
    To Space:
       capacity = 290979840 (277.5MB)
       used     = 0 (0.0MB)
       free     = 290979840 (277.5MB)
       0.0% used
    PS Old Generation
       capacity = 4294967296 (4096.0MB)
       used     = 1970283200 (1879.0084838867188MB)
       free     = 2324684096 (2216.9915161132812MB)
       45.874230563640594% used

    41044 interned Strings occupying 4547200 bytes.

含义解释：

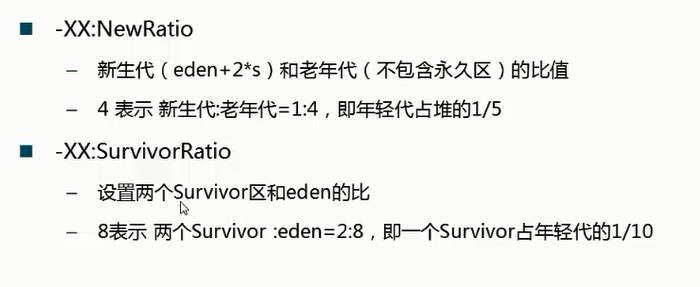

NewRatio SurvivorRatio

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
# docker exec -it bff01 jmap -heap $(docker exec -it bff01 jps | grep jar | awk '{print $1}')
Attaching to process ID 6, please wait...             # 附上进程ID 6，请稍候…
Debugger attached successfully.                       # 调试器连接成功。
Server compiler detected.                             # 服务器编译器检测到。
JVM version is 25.292-b10                             # JVM版本是25.292-b10

using thread-local object allocation.                 # 使用线程本地对象分配。
Parallel GC with 2 thread(s)                          # 使用2个线程的并行GC

Heap Configuration:                                   # 堆配置:
   MinHeapFreeRatio         = 0                       # 最小空闲堆占比
   MaxHeapFreeRatio         = 100                     # 最大空闲堆占比
   MaxHeapSize              = 2051014656 (1956.0MB)   # 最大堆大小
   NewSize                  = 42991616 (41.0MB)       # 新生代大小（解释见上图）
   MaxNewSize               = 683671552 (652.0MB)     # 最大新生代大小
   OldSize                  = 87031808 (83.0MB)       # 老年代大小
   NewRatio                 = 2                       # 新生代比例（解释见上图）
   SurvivorRatio            = 8                       # 幸存者比例（解释见上图）
   MetaspaceSize            = 21807104 (20.796875MB)  # 元空间大小
   CompressedClassSpaceSize = 1073741824 (1024.0MB)   # 压缩类空间大小
   MaxMetaspaceSize         = 17592186044415 MB       # 最大元空间大小
   G1HeapRegionSize         = 0 (0.0MB)               # G1堆 Region 大小

Heap Usage:                                           # 堆使用情况:
PS Young Generation                                   # 年轻代
Eden Space:                                           # eden 区
   capacity = 426770432 (407.0MB)                     #      容量
   used     = 135677944 (129.39257049560547MB)        #      已使用量
   free     = 291092488 (277.60742950439453MB)        #      剩余量
   31.791786362556625% used                           #      使用率
From Space:                                           # from 区
   capacity = 12058624 (11.5MB)                       #      容量
   used     = 0 (0.0MB)                               #      已使用量
   free     = 12058624 (11.5MB)                       #      剩余量
   0.0% used                                          #      使用率
To Space:                                             # to 区
   capacity = 13631488 (13.0MB)                       #      容量
   used     = 0 (0.0MB)                               #      已使用量
   free     = 13631488 (13.0MB)                       #      剩余量
   0.0% used                                          #      使用率
PS Old Generation                                     # 老年代
   capacity = 94896128 (90.5MB)                       #      容量
   used     = 19645160 (18.735084533691406MB)         #      已使用量
   free     = 75250968 (71.7649154663086MB)           #      剩余量
   20.701750865957354% used                           #      使用率

13681 interned Strings occupying 1252832 bytes.       # 字符串常量池 一共有 13681 个，占用 1252832 字节。

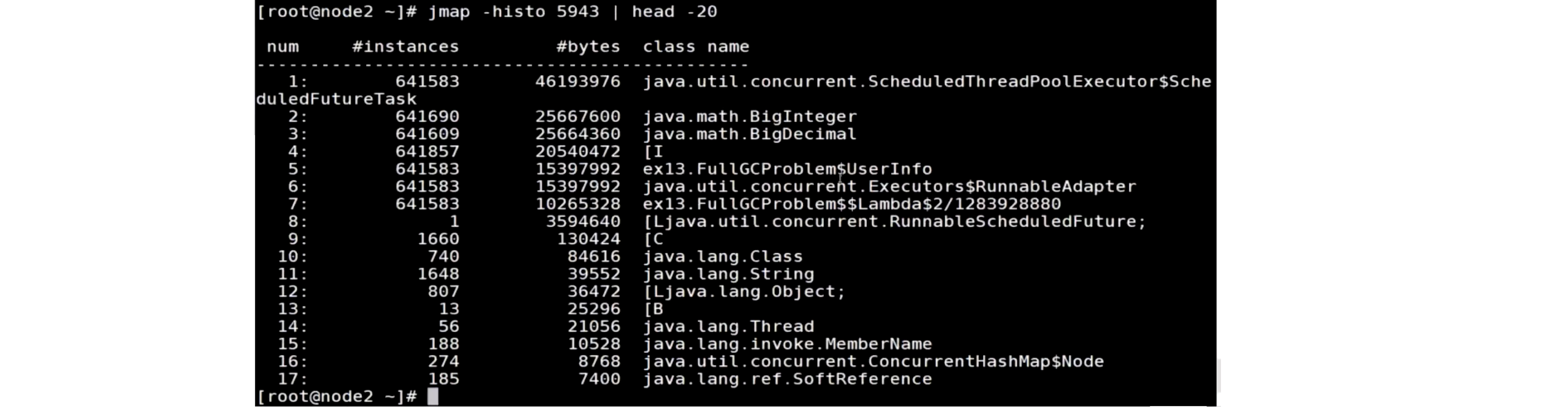

  • jmap -histo 7 | head -n 15显示所有 class的实例，数量，内存大小

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
     num     #instances         #bytes  class name
    ----------------------------------------------
       1:        693235      535837592  [B
       2:       4836578      487571688  [C
       3:       4808399      115401576  java.lang.String
       4:       1338286      106654600  [Ljava.lang.Object;
       5:       2554225      102169000  java.util.LinkedHashMap$Entry
       6:       1109240       88777440  [Ljava.util.WeakHashMap$Entry;
       7:        131390       87379360  [I
       8:         79970       74820496  [J
       9:       1109233       53243184  java.util.WeakHashMap
      10:        410747       46003664  org.springframework.boot.loader.jar.JarFile
      11:        450870       38262672  [Ljava.util.HashMap$Node;
      12:       1154904       36956928  java.lang.ref.ReferenceQueue

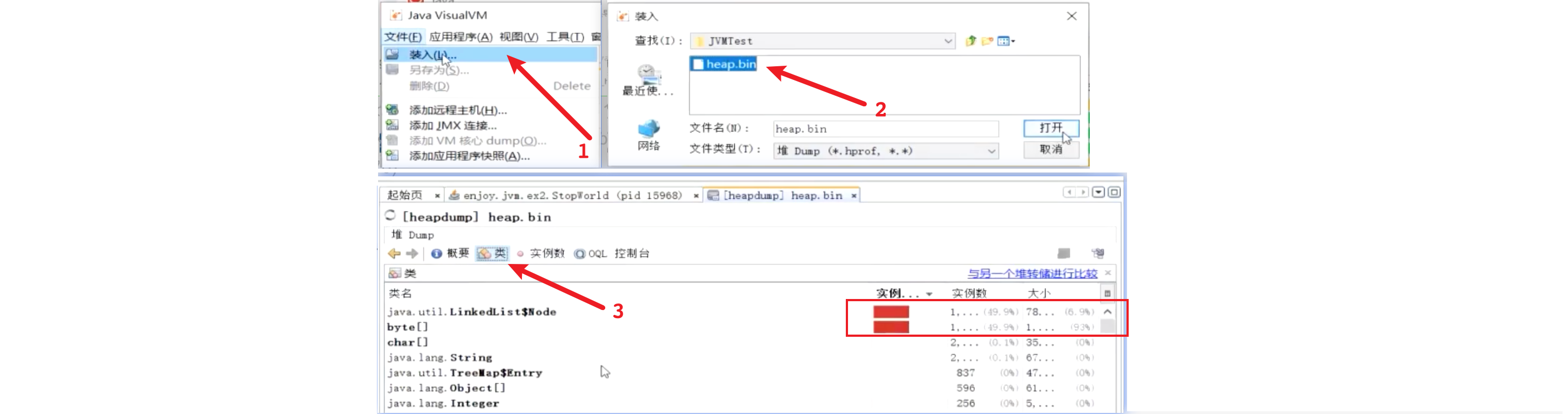

  • jmap -dump:live,format=b,file=heap.bin 7手动导出dump日志，不加路径默认导入到当前文件夹

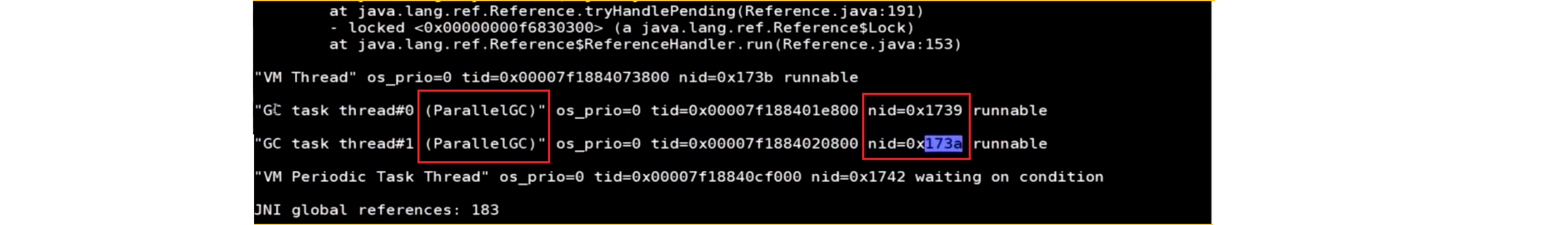

jstack

Java堆栈跟踪工具

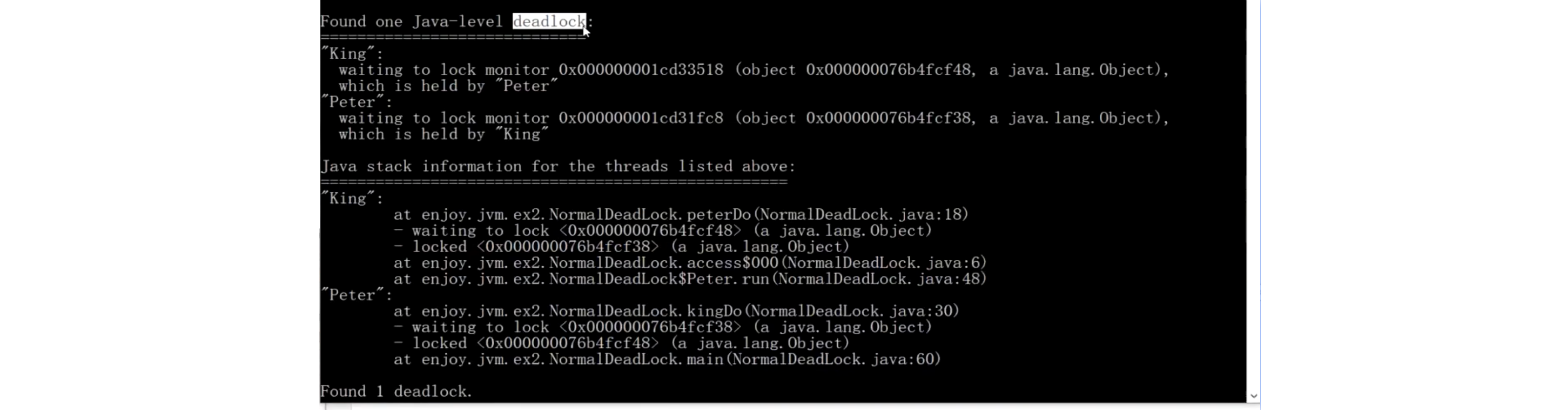

可以排查死锁

  • jstack 7 | grep deadlock
    在这里插入图片描述

  • jstack 7 | grep Thread.State | sort | uniq线程的状态有哪些

    1
    2
    3
    4
    5
    6
    java.lang.Thread.State: RUNNABLE
    java.lang.Thread.State: TIMED_WAITING (on object monitor)
    java.lang.Thread.State: TIMED_WAITING (parking)
    java.lang.Thread.State: TIMED_WAITING (sleeping)
    java.lang.Thread.State: WAITING (on object monitor)
    java.lang.Thread.State: WAITING (parking)

  • jstack 7 | grep TaskThread- | awk '{print $1}' | sort -nt "-" -k 2 | cat -n查看有哪些线程在跑（线程名称自己定义）

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
     1  "JdRdsFetchTaskThread-30"
     2  "KafkaTaskThread-31"
     3  "ApiFetchTaskThread-35"
     4  "KafkaTaskThread-36"
     5  "ApiFetchTaskThread-37"
     6  "KafkaTaskThread-38"
     7  "KafkaTaskThread-39"
     8  "ApiFetchTaskThread-40"
     9  "KafkaTaskThread-41"
    10  "KafkaTaskThread-42"
    11  "KafkaTaskThread-44"
    12  "KafkaTaskThread-45"
    13  "ApiFetchTaskThread-47"
    14  "KafkaTaskThread-48"
    15  "KafkaTaskThread-62"
    16  "ApiFetchTaskThread-64"
    17  "KafkaTaskThread-65"
    18  "ApiFetchTaskThread-66"
    19  "KafkaTaskThread-67"

CPU 100% 排查

1、执行java -cp app.jar -XX:+PrintGC -Xmx200M -Xmx200M com.taopanfeng.FullGCProblem
解释：最小堆200M，最大堆200M，并打印GC信息。使用 -cp app.jar 需要指定main方法的类 也就是 com.taopanfeng.FullGCProblem。

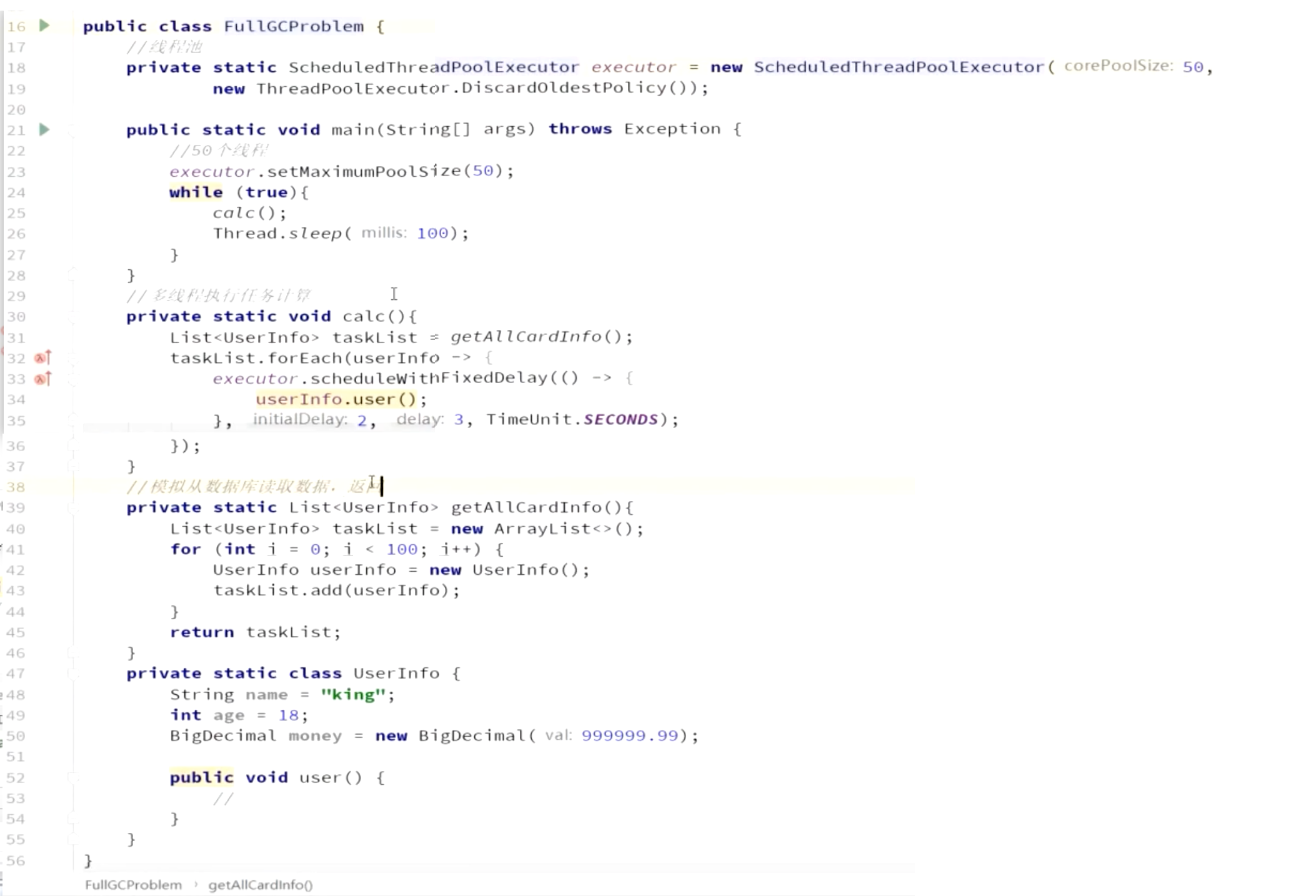

这个程序会一直往线程池队列中扔数据。每扔一条数据就要创建100个UserInfo对象。因为存在队列中，所以这100个对象不能被垃圾回收，所以内存会越来越占用过大。而我们启动时，设置堆内存200M又很小，所以会频繁GC。
在这里插入图片描述

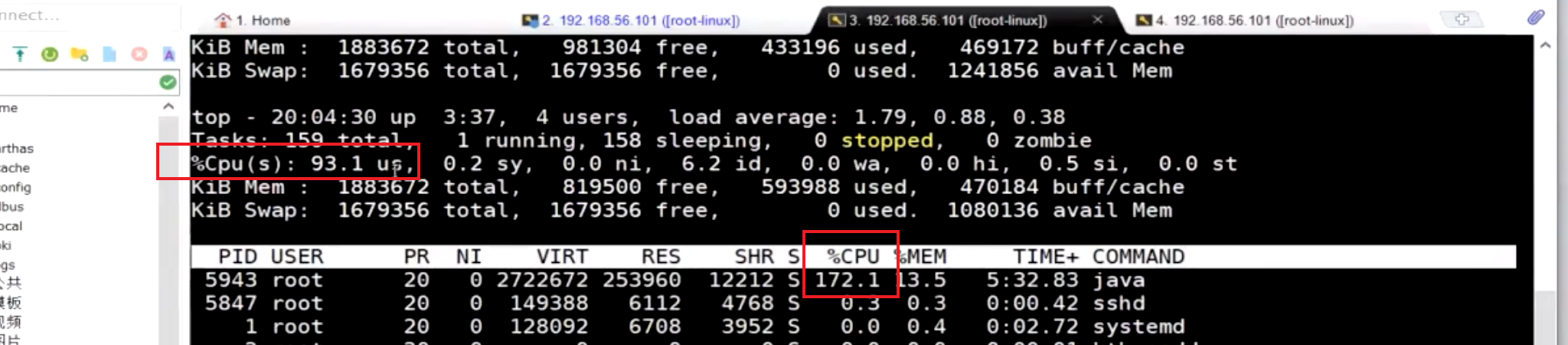

2、top命令，上面显示整理情况，下面显示进程。
为什么有些进程可以超过 100%，是因为下面是按照核心来算的。例如：两个核心，最大是200%。
上面显示的才是总的 cpu 使用率。

记住 pid 后面要用到。
在这里插入图片描述

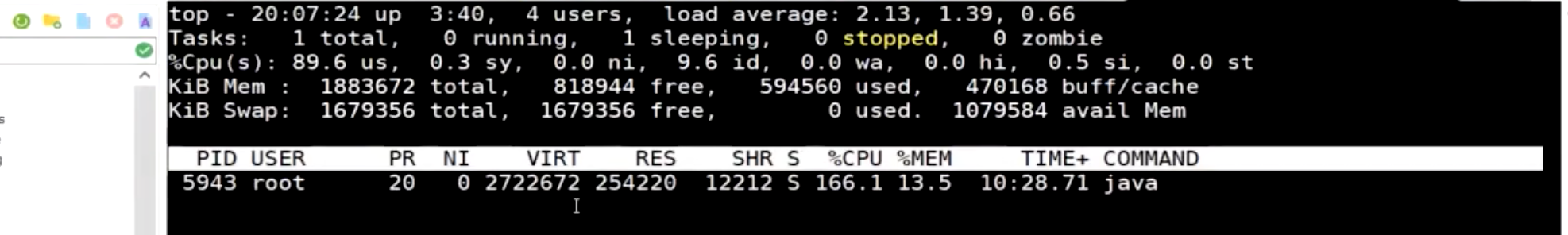

3、top -p 5943监控单个进程，进入监控界面，此时输入 H 显示进程下的所有线程。
在这里插入图片描述
在这里插入图片描述

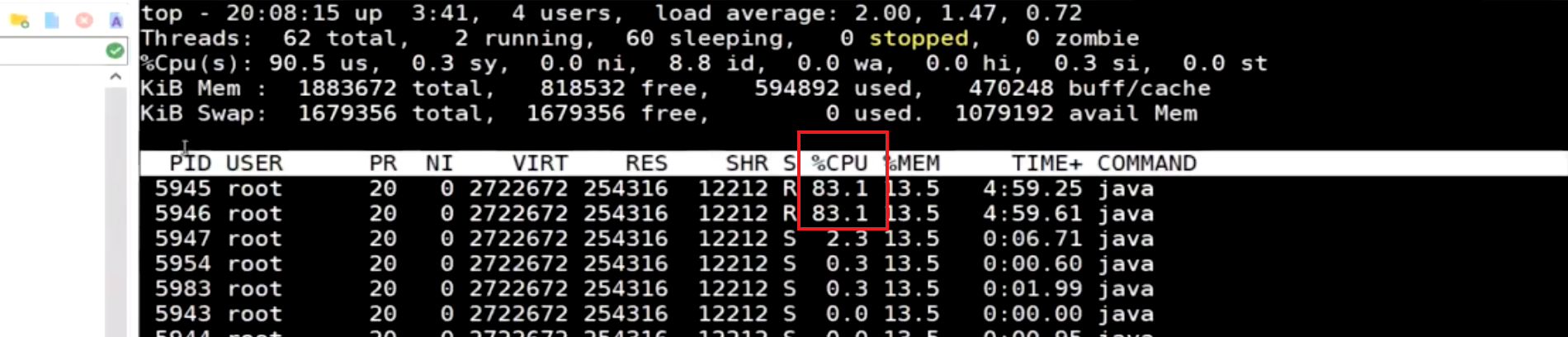

占用过高的有两个线程 5945，5946。

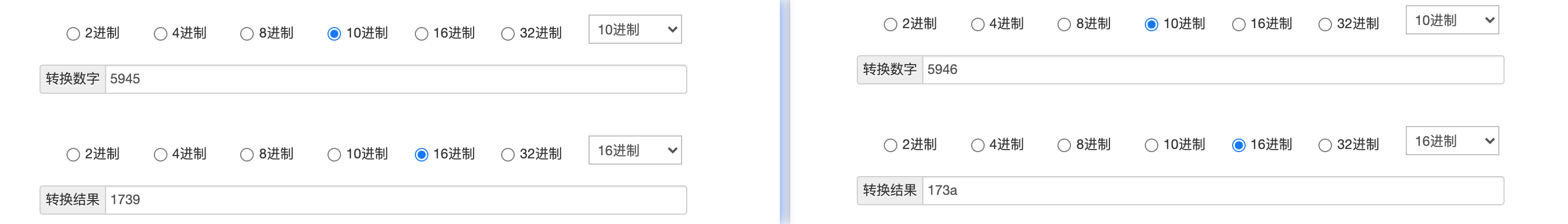

4、使用工具 在线进制转换 ，把这两个线程换算成 16进制。
在这里插入图片描述

5、使用命令 jstack 5943 查看 java 进程的所有线程信息。搜索5945，5946的十六进制 1739，173a。

发现，两个线程都是 GC线程。CPU 都被 GC 给吃掉了。
在这里插入图片描述

6、查看 GC 信息。jstat -gcutil 5943 1000一秒刷新一次，发现频繁的进行 full gc

7、jmap -heap 5943查看堆的使用情况。eden from to都满了，old也 99%。所以，会频繁 full gc。

1
2
3
4
# 内存过高还可能存在其他问题
+ 超出预期访问量
+ 内存泄漏
+ 代码问题

在这里插入图片描述

8、查看到哪些对象占用过高

1
2
3
4
5
6
7
8
9
10
11
12
class name对应的就是Class文件里的class的标识
B代表byte
C代表char
D代表double
F代表float
I代表int
J代表long
Z代表boolean

前边有[代表数组，[I 就相当于int[]

对象用[L+类名表示

在这里插入图片描述

OOM排查

方式1、启动前加入参数：-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=./ ，即使发生 OOM 也会有日志可以分析
详情参考：Java平台，标准版工具参考 - Java8官方文档
在这里插入图片描述

方式2、未发生 OOM，可以进行日志 dump 下面，使用工具进行分析。
未 OOM jmap -dump:live,format=b,file=heap.bin 7导出dump日志，不加路径默认导入到当前文件夹
在这里插入图片描述
